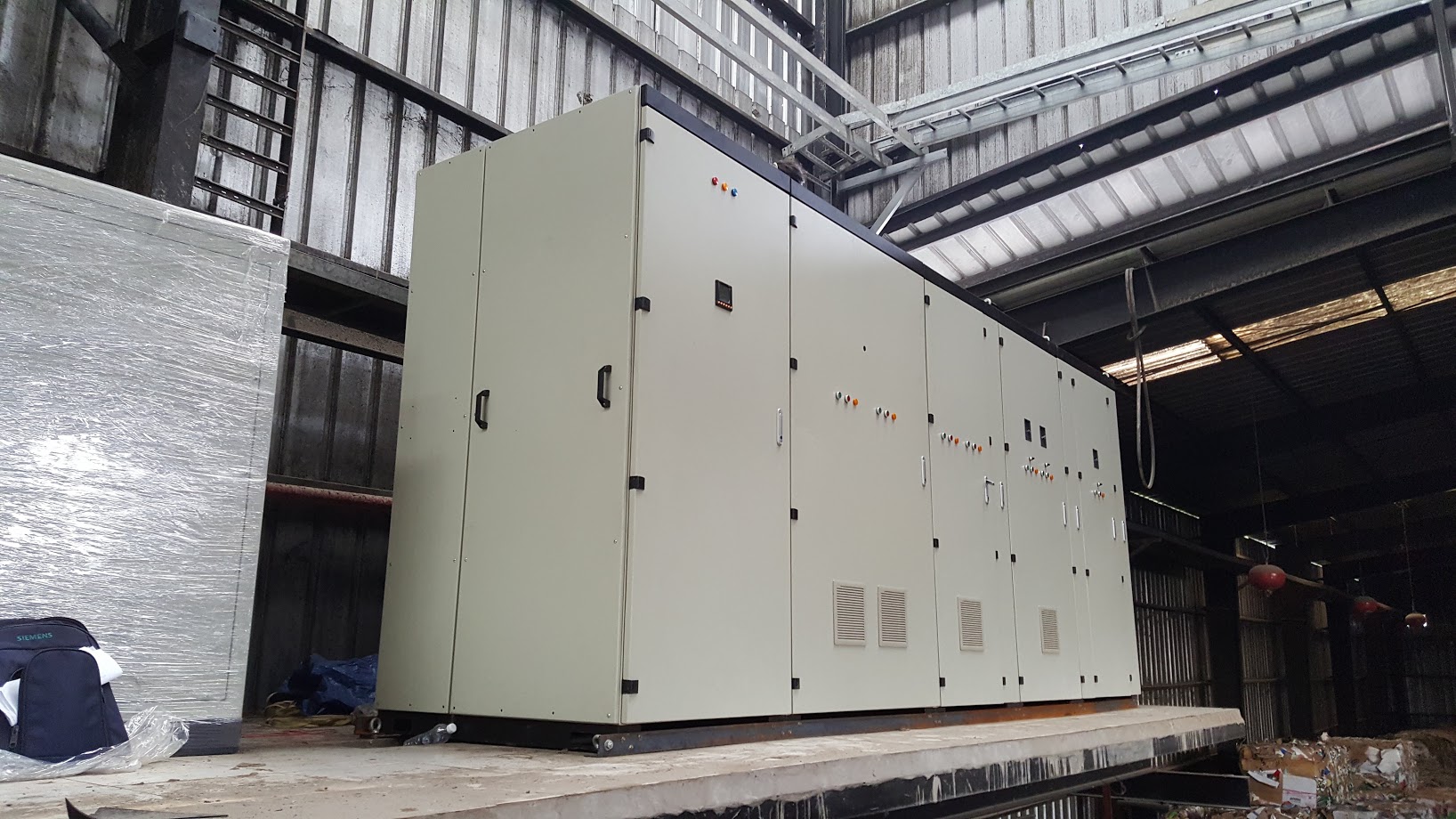

Tủ đóng cắt chính
Giá: Liên hệ
Mã sản phẩm:
Share
Giới thiệu:
Tủ điện phân phối tổng MSB là đầu vào cho toàn bộ hệ thống điện hạ thế của một công trình, do đó đây là yếu tố quan trong nhất trong mạng lưới phân phối điện hạ thế. Có thể thiết kế, sản xuất theo yêu cầu toàn bộ dải sản phẩm tủ điện phân phối tổng từ 600A đến 6300A.
Phạm vi lắp đặt:
Tủ điện phân phối tổng (MSB) được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện.
Tủ điện MSB được lắp đặt tại phòng kỹ thuật điện tổng của các công trình công nghiệp như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay….
Tủ điện MSB được sản xuất được thiết kế module hoá, gồm nhiều ngăn, mỗi ngăn theo một chức năng riêng biệt như : ngăn chưa ACB hoặc MCCB tổng, ngăn chứa MCCB tải, ngăn chứa thanh đồng, ngăn đo đếm chống tổn thất….
Tủ MSB có thể được thiết kế để kéo ra kéo vào được (Draw Out), để vận hành thuận lợi và an toàn nhất. Do đó có thể thay thế thiết bị nhanh chóng mà không cần phải ngắt nguồn điện.
Tủ MSB đáp ứng được các thông số và yêu cầu về cơ và điện.Các thiết bị đóng cắt, thanh cái, hệ thống giá đỡ được bố trí một các hợp lý và thuận lợi cho việc vận chuyển, đấu nối, vận hành và phát triển mở rộng
Tủ điện phân phối tổng MSB là đầu vào cho toàn bộ hệ thống điện hạ thế của một công trình, do đó đây là yếu tố quan trong nhất trong mạng lưới phân phối điện hạ thế. Có thể thiết kế, sản xuất theo yêu cầu toàn bộ dải sản phẩm tủ điện phân phối tổng từ 600A đến 6300A.
Phạm vi lắp đặt:
Tủ điện phân phối tổng (MSB) được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện.
Tủ điện MSB được lắp đặt tại phòng kỹ thuật điện tổng của các công trình công nghiệp như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay….
Tủ điện MSB được sản xuất được thiết kế module hoá, gồm nhiều ngăn, mỗi ngăn theo một chức năng riêng biệt như : ngăn chưa ACB hoặc MCCB tổng, ngăn chứa MCCB tải, ngăn chứa thanh đồng, ngăn đo đếm chống tổn thất….
Tủ MSB có thể được thiết kế để kéo ra kéo vào được (Draw Out), để vận hành thuận lợi và an toàn nhất. Do đó có thể thay thế thiết bị nhanh chóng mà không cần phải ngắt nguồn điện.
Tủ MSB đáp ứng được các thông số và yêu cầu về cơ và điện.Các thiết bị đóng cắt, thanh cái, hệ thống giá đỡ được bố trí một các hợp lý và thuận lợi cho việc vận chuyển, đấu nối, vận hành và phát triển mở rộng
| Thông số kỹ thuật điện | |
| Điện áp cách điện định mức | 1000 V AC |
| Điện áp làm việc định mức | 690 V AC |
| Tần số định mức | 50/60 Hz |
| Điện áp chịu đựng xung đỉnh | 12 kV |
| Điện áp mạch điều khiển | 230 V AC max. |
| Loại xung | IV |
| Cấp độ chịu đựng ô nhiễm | 3 |
| Dòng định mức | 6300 A |
| Dung lượng cắt định mức 1s | 30/50/85 kA |
| Dung lượng cắt xung đỉnh | 63/105/187 kA |
| Hệ tiếp địa | TT-IT-TNS-TNC |
| Giới hạn dòng điện vào ra | Đến 6300 A |
| Giới hạn công suất điều khiển động cơ | Đến 250 kW 400 V |
| Thông số kỹ thuật cơ khí | |
| Đường cáp vào | Top/bottom |
| Hướng đấu cáp | Front/rear |
| Cấp bảo vệ IP | 20/31/42 |
| Kết cấu tủ | 1/2b/3b/4 |
| Trọng lượng trung bình | 650 Kg |
| Lớp phủ bề mặt | Sơn tĩnh điện |
| Kết cấu | Kiểu khung |
| Màu sắc mặc định | RAL7032 (xám đá) |
| Kích thước | |
| Cao | 2000/2100/2200 |
| Rộng | 600/700/800/900/1000/1200 |
| Sâu | 600/800/1000/1200/1500 |
